Система електропостачання автомобіля – це складний механізм, який забезпечує безперебійну роботу всіх електричних компонентів. Одним із ключових елементів цієї системи є реле зарядки, яке контролює процес зарядки акумуляторної батареї від генератора. Цей невеликий, але надзвичайно важливий пристрій запобігає перезарядці акумулятора та забезпечує стабільну напругу в бортовій мережі. Розуміння принципів роботи цього елемента допоможе вчасно виявити несправності та уникнути серйозних проблем з електрообладнанням транспортного засобу.
Що таке реле зарядки та його призначення
Реле-регулятор напруги – це електронний пристрій, який підтримує оптимальний рівень напруги в електричній системі автомобіля. Його основне завдання полягає в тому, щоб контролювати струм збудження генератора, регулюючи таким чином вихідну напругу. Без цього компонента генератор виробляв би занадто високу напругу, що призвело б до перезарядки та руйнування акумуляторної батареї.

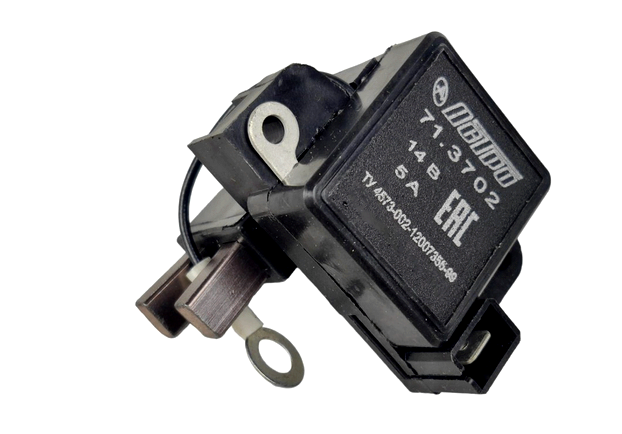

Сучасні регулятори напруги часто інтегровані безпосередньо в генератор, але в старіших моделях автомобілів вони встановлюються як окремі елементи. Незалежно від конструкції, принцип роботи залишається незмінним – підтримання напруги в діапазоні 13,5-14,5 вольт для 12-вольтової системи. Цей діапазон є оптимальним для зарядки акумулятора без його пошкодження.
Правильна робота цього вузла критично важлива для довговічності всієї електросистеми. Якщо напруга буде занадто низькою, акумулятор не зарядиться повністю, а якщо занадто високою – почне «кипіти» електроліт, що призведе до передчасного виходу батареї з ладу. Саме тому контроль за станом регулятора має бути регулярним.
Принцип роботи та конструктивні особливості
Робота реле зарядки базується на принципі зворотного зв’язку між генератором та бортовою мережею. Пристрій постійно моніторить напругу в системі та регулює струм, що подається на обмотку збудження генератора. Коли напруга досягає верхньої межі, регулятор зменшує струм збудження, знижуючи вихідну потужність генератора.
Конструктивно старі механічні регулятори складалися з електромагнітного реле з контактами, які розмикалися при досягненні заданої напруги. Сучасні електронні варіанти використовують напівпровідникові елементи – транзистори або тиристори, які забезпечують більш точне та швидке регулювання. Електронні компоненти мають значно довший термін служби та не потребують налаштування.
У складі типового електронного регулятора можна виділити кілька основних блоків: вимірювальний, що контролює напругу; порівнювальний, який співставляє її з еталонним значенням; виконавчий, що безпосередньо керує струмом збудження. Всі ці елементи працюють синхронно, забезпечуючи стабільне електропостачання незалежно від режиму роботи двигуна та навантаження на мережу.
Основні ознаки несправності регулятора напруги
Виявити проблеми з реле зарядки можна за кількома характерними симптомами. Найочевиднішим сигналом є постійно горить або блимає контрольна лампа акумулятора на приладовій панелі. Це свідчить про те, що генератор не виробляє достатньої напруги для зарядки батареї. Водночас можна помітити тьмяніше світіння фар або повільнішу роботу склоочисників.
Типові ознаки несправності включають:
- Швидка розрядка акумуляторної батареї навіть після тривалої поїздки
- «Кипіння» електроліту в акумуляторі, що вказує на перезарядку
- Нестабільна яскравість освітлення під час зміни обертів двигуна
- Сторонні звуки від генератора або запах горілої ізоляції
- Вимикання електроприладів під час руху або складність запуску двигуна
Іноді несправність може проявлятися нестабільно – система працює нормально на холостих обертах, але під навантаженням виникають проблеми. У таких випадках рекомендується провести діагностику з використанням вольтметра, щоб точно визначити діапазон вихідної напруги. Виміри проводяться на клемах акумулятора при різних режимах роботи двигуна.
Діагностика та перевірка системи зарядки
Перевірка працездатності регулятора напруги починається з простих вимірювань. При запущеному двигуні на холостих обертах напруга на клемах акумулятора має становити 13,5-14,5 В. Якщо показник нижчий за 13 В або вищий за 15 В, це сигналізує про проблему. Важливо проводити виміри за різних умов – на холостих обертах та при збільшених, з увімкненими та вимкненими споживачами.
Для більш детальної діагностики можна використовувати осцилограф, який покаже форму вихідного сигналу. Правильна робота характеризується стабільною пульсацією без різких стрибків. Також варто перевірити стан проводки, що з’єднує регулятор з генератором та акумулятором – окислені або ослаблені контакти часто стають причиною помилкової діагностики.
Етапи комплексної перевірки:
- Візуальний огляд корпусу регулятора на предмет тріщин або слідів перегріву
- Перевірка надійності кріплення та якості електричних з’єднань
- Вимірювання напруги на різних режимах роботи двигуна
- Тестування під навантаженням з увімкненими фарами та іншими споживачами
- Перевірка стану щіток генератора та контактних кілець ротора
Заміна та обслуговування реле-регулятора

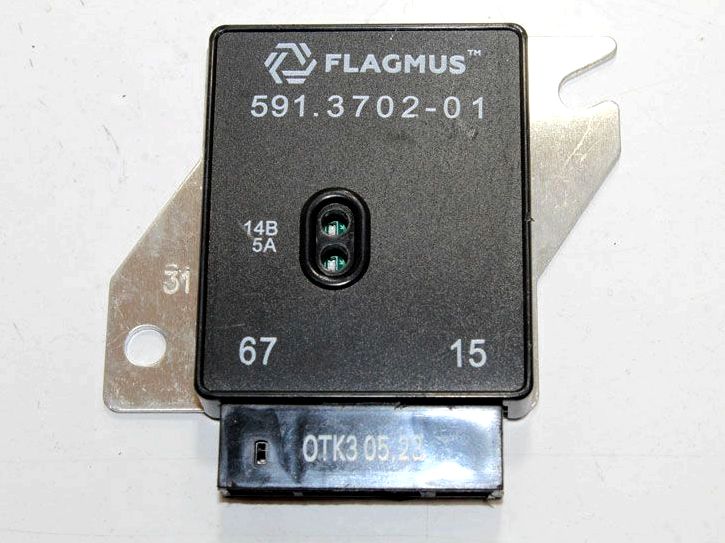

Процес заміни регулятора напруги залежить від типу його встановлення. У випадку вбудованого варіанта може знадобитися часткове розбирання генератора, що вимагає певних навичок та інструментів. Зовнішнє реле зарядки зазвичай кріпиться двома-трьома болтами та має штекерний роз’єм, що спрощує процедуру заміни.
Перед початком робіт обов’язково від’єднують мінусову клему акумулятора, щоб уникнути короткого замикання. Після зняття старого регулятора варто ретельно очистити місце встановлення від бруду та окислів – це забезпечить хороший електричний контакт та ефективне охолодження нового елемента. Під час встановлення важливо не переплутати проводи, оскільки це може призвести до миттєвого виходу компонента з ладу.
Після встановлення нового регулятора напруги рекомендується провести контрольні виміри для підтвердження правильності роботи. Деякі моделі можуть вимагати короткого періоду «притирання», протягом якого параметри стабілізуються. Якщо після заміни проблеми залишилися, варто перевірити інші елементи системи зарядки – можливо, несправний сам генератор або є проблеми з акумуляторною батареєю.
Профілактика та поради щодо експлуатації
Регулярне обслуговування системи електропостачання значно подовжує термін служби всіх її компонентів, включаючи реле зарядки. Рекомендується щонайменше раз на рік проводити діагностику напруги зарядки та стану генератора. Особливу увагу слід приділяти чистоті контактів та надійності кріплення проводів – окислення є однією з найпоширеніших причин проблем.
Важливо уникати різких стрибків напруги в бортовій мережі, які можуть пошкодити електроніку регулятора. Не рекомендується від’єднувати клеми акумулятора при працюючому двигуні – це створює небезпечний сплеск напруги. Під час зварювальних робіт на автомобілі обов’язково слід від’єднувати генератор від мережі, оскільки високі струми можуть вивести з ладу напівпровідникові елементи.
Рекомендації для надійної роботи:
- Використовуйте якісні комплектуючі від перевірених виробників
- Регулярно очищуйте генератор від пилу та бруду для належного охолодження
- Слідкуйте за натяжкою приводного ременя генератора
- Уникайте експлуатації автомобіля з повністю розрядженим акумулятором
- При встановленні додаткових електроприладів враховуйте потужність генератора
Підсумки: чому важливо стежити за справністю системи зарядки
Реле зарядки – це невеликий, але критично важливий компонент, що забезпечує стабільну роботу всієї електросистеми автомобіля. Несправність цього елемента може призвести до серйозних проблем: від розрядки акумулятора в найневідповідніший момент до виходу з ладу дорогого електронного обладнання через перенапругу. Своєчасна діагностика та обслуговування дозволяють уникнути непередбачуваних ситуацій на дорозі та значних фінансових витрат на ремонт.
Розуміння принципів роботи регулятора напруги та вміння розпізнати ознаки його несправності – це базові знання для кожного автовласника. Регулярна перевірка напруги зарядки, увага до контрольних ламп на панелі приладів та своєчасне реагування на підозрілі симптоми допоможуть підтримувати електрообладнання в ідеальному стані. Пам’ятайте, що профілактика завжди дешевша за ремонт, а надійна електросистема – це запорука комфортної та безпечної експлуатації автомобіля.
